CFRP STRUCTURAL STRENGTHENING
보강량과 방향, 정착은 구조검토가 정합니다. 저희는 그 설계도서대로 제주 현장에서 시공합니다.
탄소섬유 보강은 균열을 덮는 마감이 아니라, 부재가 받는 힘의 일부를 섬유가 나누어 받게 하는 구조보강입니다.
콘크리트 표면에 고강도 탄소섬유시트를 에폭시로 함침·부착해, 부재가 부담해야 할 인장력의 일부를 섬유가 대신 받도록 만듭니다. 영문 약어로 CFRP 또는 CFS로 표기합니다. 보수가 손상된 부분을 원래 상태에 가깝게 되돌리는 일이라면, 보강은 없던 성능을 더하는 일입니다. 목적이 다르므로 판단 순서도 다릅니다.
그래서 이 공정은 “균열이 크니까 탄소섬유를 붙이자”로 시작하지 않습니다. 구조기술자의 구조검토와 보강설계가 먼저이고, 저희 역할은 그렇게 정해진 설계도서와 보강상세를 제주 현장에서 정확히 구현하는 것입니다.
APPLICATION
공통점은 모두 구조적 판단이 앞선다는 것입니다. 철근 단면손실로 저하된 성능을 회복해야 하는 경우, 용도 변경이나 하중 증가로 기존 부재의 여유가 부족해진 경우에도 검토 대상이 됩니다.
STRENGTHENING TYPES
어떤 힘이 부족한지에 따라 시트를 놓는 방향과 감는 방식이 달라집니다. 세 유형 모두 구조검토 결과에 따라 결정됩니다.
TYPE 01
보나 슬래브의 인장측(대개 하부)에 부재 길이 방향으로 시트를 부착해, 휨에 저항하는 인장을 함께 받게 하는 방식입니다. 섬유가 향하는 방향이 힘의 방향과 어긋나면 붙어 있어도 제 역할을 하지 못하므로, 방향과 정착 길이가 설계에서 가장 중요한 항목이 됩니다.
TYPE 02
보의 복부처럼 사인장 균열이 생기는 구간에 시트를 부재 축과 직각 또는 경사 방향으로 두르는 방식입니다. U자형으로 감싸거나 전체를 감는 등 배치가 나뉘며, 단부의 정착 처리 여부가 성능을 좌우합니다.
TYPE 03
기둥 둘레를 시트로 감아 콘크리트를 횡방향으로 구속하는 방식입니다. 구속된 콘크리트는 압축 상태에서의 거동이 달라집니다. 감는 겹수와 겹침 길이, 모서리 면접기 반경이 설계로 지정됩니다.
DESIGN FIRST
몇 겹을 붙일지, 어느 방향으로 놓을지, 어디까지 정착시킬지는 현장에서 임의로 정하는 항목이 아닙니다.
보강량·보강 방향·정착길이·보강 범위는 기존 부재의 상태와 하중조건을 조사한 뒤 구조검토를 통해 결정됩니다. 시공은 그렇게 정해진 설계내용을 정확히 구현하는 과정입니다. 시공자가 구조검토 없이 보강량을 정하는 방식은 이 구분에 맞지 않습니다.
보강 효과를 미리 숫자로 약속하지 않는 이유도 같습니다. 국내 실험 연구에서 탄소섬유 보강을 적용한 RC 부재의 휨강도와 연성이 개선된 결과가 보고된 바 있으나, 이는 특정 시험조건에서 얻은 결과이며 모든 건축물에서 보장되는 수치가 아닙니다. 보강 효과는 부재 형상, 기존 손상 정도, 보강량과 배치, 정착 상세, 콘크리트 강도에 따라 달라집니다.
설계도서나 구조검토서가 아직 없는 단계라면, 어떤 조사와 검토가 필요한지부터 함께 정리해 드립니다.
WORK PROCESS
보강은 시트를 붙이는 순간이 아니라 그 앞의 바탕면 공정에서 갈립니다. 아래는 일반적인 순서이며, 실제 단계와 사양은 설계도서와 채택한 제조사 시스템 시방을 따릅니다.
STEP 01
타음 조사로 들뜸 범위를 확인하고, 균열·철근 노출·누수 여부와 콘크리트 상태를 기록합니다. 보강 대상 부재와 범위를 설계도서와 대조합니다.
STEP 02
레이턴스와 오염물, 기존 도막을 제거하고 요철과 단차를 정리합니다. 감아 도는 부위는 모서리를 면접기해 시트가 꺾이지 않도록 합니다.
STEP 03
들뜬 콘크리트는 건전한 면이 나올 때까지 제거하고, 철근이 노출된 부위는 녹 제거와 방청 처리를 거쳐 단면복구재로 회복합니다.
STEP 04
보강면에 남은 균열은 시트를 붙이기 전에 처리합니다. 거동 여부와 수분 상태를 확인한 뒤 조건에 맞는 주입재를 선정합니다.
STEP 05
바탕의 흡수를 조절하고 부착을 확보합니다. 도포량과 재도장 간격은 제품 시방을 따릅니다.
STEP 06
남은 요철과 국부 단차를 퍼티로 조정합니다. 평활도가 확보되지 않으면 시트 아래에 공극이 남습니다.
STEP 07
2액형 함침수지를 제조사가 정한 중량비로 배합해 도포합니다. 배치마다 배합비를 확인하고 기록합니다.
STEP 08
설계가 지정한 섬유 방향으로 시트를 놓습니다. 겹침 길이와 단부 정착 위치도 설계도서에 적힌 값을 그대로 씁니다.

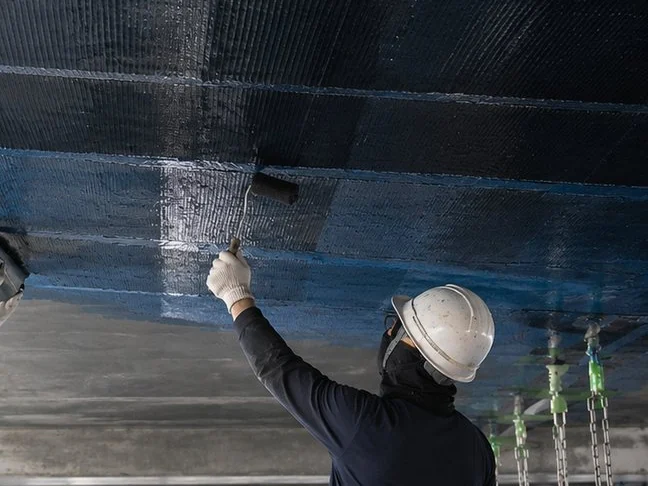

STEP 09

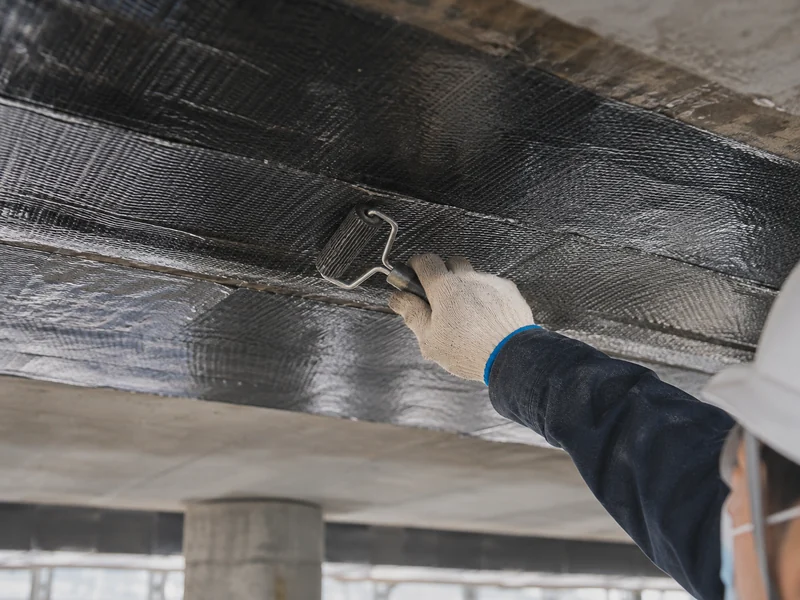

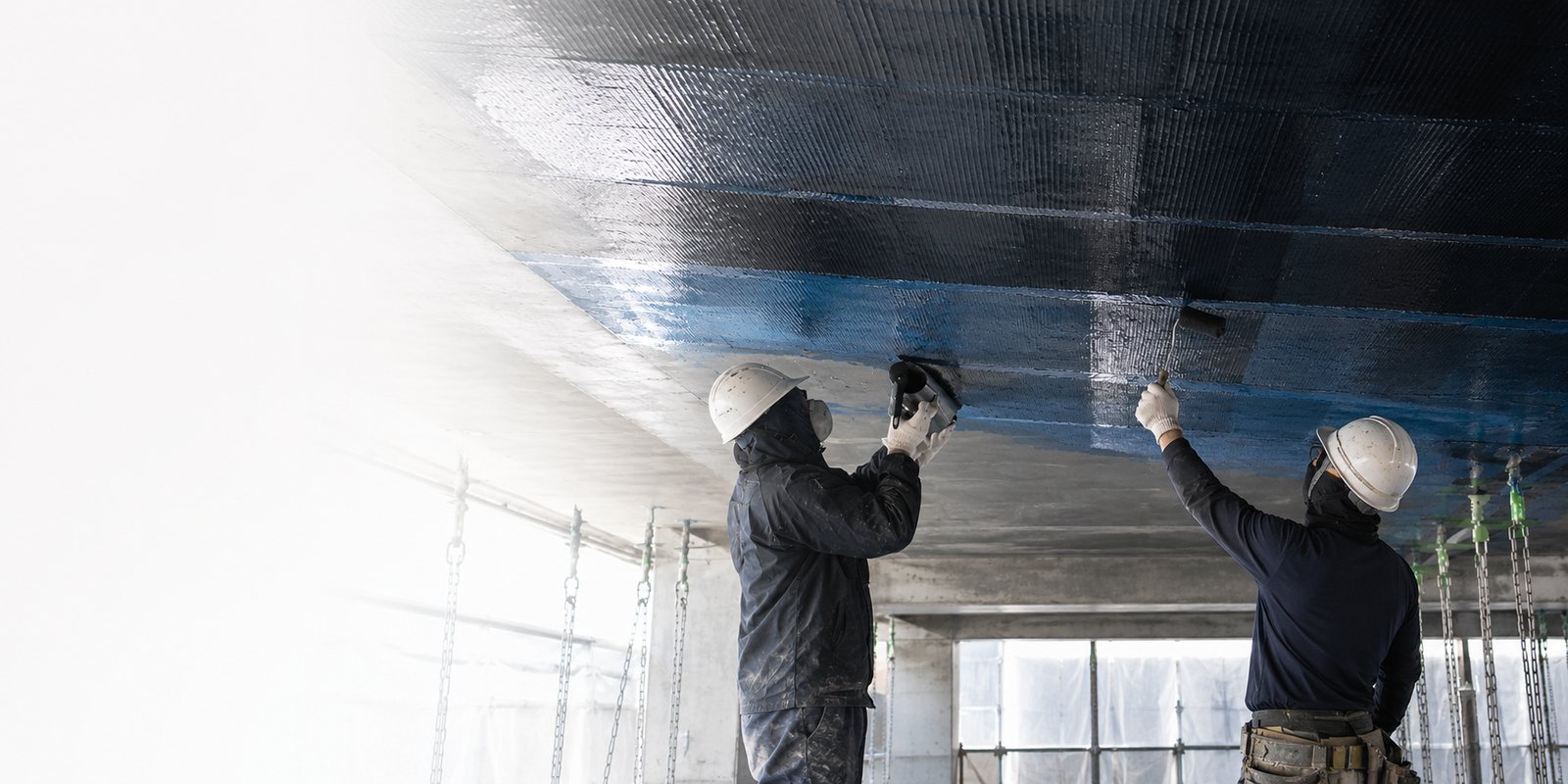

롤러로 눌러 공기를 빼고 섬유 사이까지 수지를 밀어 넣은 뒤, 상부 함침수지를 다시 도포합니다. 이 단계가 부착 성능을 좌우합니다.
STEP 10
제품이 정한 양생 조건을 확보한 뒤 들뜸·기포, 섬유 방향, 겹침과 단부 정착 상태를 확인합니다. 접착 확인이 필요한 경우 KS F 2762에 따른 시험으로 확인하며, 합격값은 구조설계와 시스템 시방에서 지정한 값을 씁니다.
SUBSTRATE
힘은 콘크리트 → 에폭시 → 섬유 순으로 전달됩니다. 중간의 접착 계면이나 바탕 콘크리트가 약하면 섬유 자체의 강도는 의미를 잃습니다.
01
SUBSTRATE CONDITION
시트를 아무리 정성껏 붙여도 바탕 콘크리트가 들떠 있거나 강도가 확보되지 않으면 힘이 전달되지 않습니다. 국내 실험에서도 콘크리트 강도가 낮아질수록 부착강도와 파괴양상이 달라지는 것이 보고되었습니다. 그래서 순서가 정해집니다 — 취약부 제거 → 철근 처리 → 단면복구 → 평활도 확보 → 보강. 녹물이 흐르거나 콘크리트가 떨어져 나온 상태에서 그 위에 시트부터 붙이는 방식은 권하지 않습니다.
보강부에 균열이 존재하는 경우, 시트 부착 전 균열보수가 선행될 수 있습니다. 균열을 남긴 채 시트를 덮으면 그 아래에서 균열이 계속 벌어지고, 접착 계면이 먼저 떨어집니다.
02
AS DESIGNED
탄소섬유는 한 방향으로 정렬된 고강도 섬유 다발입니다. 그 방향의 인장만 함께 받으므로, 힘의 방향과 어긋난 시트는 붙어 있어도 제 역할을 하지 못합니다. 겹침 길이와 단부 정착도 마찬가지입니다. 현장에서 눈대중으로 늘리거나 줄이지 않고, 설계도서와 보강상세에 적힌 값을 그대로 시공하고 그대로 기록합니다.
JEJU CONDITION
탄소섬유 자체는 부식되지 않습니다. 그러나 그 안의 철근이 부식되는 것을 막아 주지는 않습니다.
CHECK 01
해안 구조물에서 염분이 이미 침투한 상태라면, 보강 전에 염화물·중성화·철근 상태를 조사하고 부식 원인을 처리하는 절차가 먼저입니다. 진행 중인 부식 위에 시트를 덮으면 안에서 팽창이 계속됩니다.
CHECK 02
에폭시 계열 함침수지는 바탕면의 함수 상태와 시공 시 온·습도에 민감합니다. 제주의 높은 습도와 반복되는 강우 구간에서는 도포 시점과 양생 조건을 제품 시방과 대조해 잡습니다.
CHECK 03
최근 전국 해안을 실측한 연구에서 해안 100m 지점의 비래염분량이 제주 동부에서 특히 높게 나타났습니다. 같은 제주 안에서도 해안거리와 주풍향에 따라 조건이 달라지므로 현장 단위로 확인합니다.
CHECK 04
자외선과 비래염분에 직접 노출되는 부위는 보강 후 보호마감 적용을 검토합니다. 적용 여부와 재료는 노출 조건과 설계도서를 기준으로 정합니다.
PARTNERSHIP
구조검토와 보강설계는 구조기술자 및 설계자의 판단에 따릅니다. 당사는 설계도서와 보강상세에 따라 제주 현장에서 실제 시공을 수행합니다.
구조설계사무소, 안전진단 전문기관, 시설물 관리 주체가 이미 검토를 마친 현장이라면 그 결과를 그대로 받아 시공합니다. 검토가 아직 없는 현장이라면 어떤 조사와 검토가 필요한지 정리해 드리고, 필요한 경우 전문기관과 연계해 진행합니다. 철근탐사, 초음파, 반발경도, 자연전위, 염화물량 시험 같은 비파괴·재료시험도 전문기관 연계로 진행할 수 있습니다.
