제주 협재 UHPC 패널 균열 노출콘크리트 면보수

노출콘크리트

제주 협재 해안가 외벽의 UHPC(초고성능 콘크리트) 장식 패널에 생긴 균열을 2액형 에폭시 주입충진과 노출콘크리트 면보수재 충진·샌딩·톤조정으로 보수한 사례.

주요 하자 · 문제점

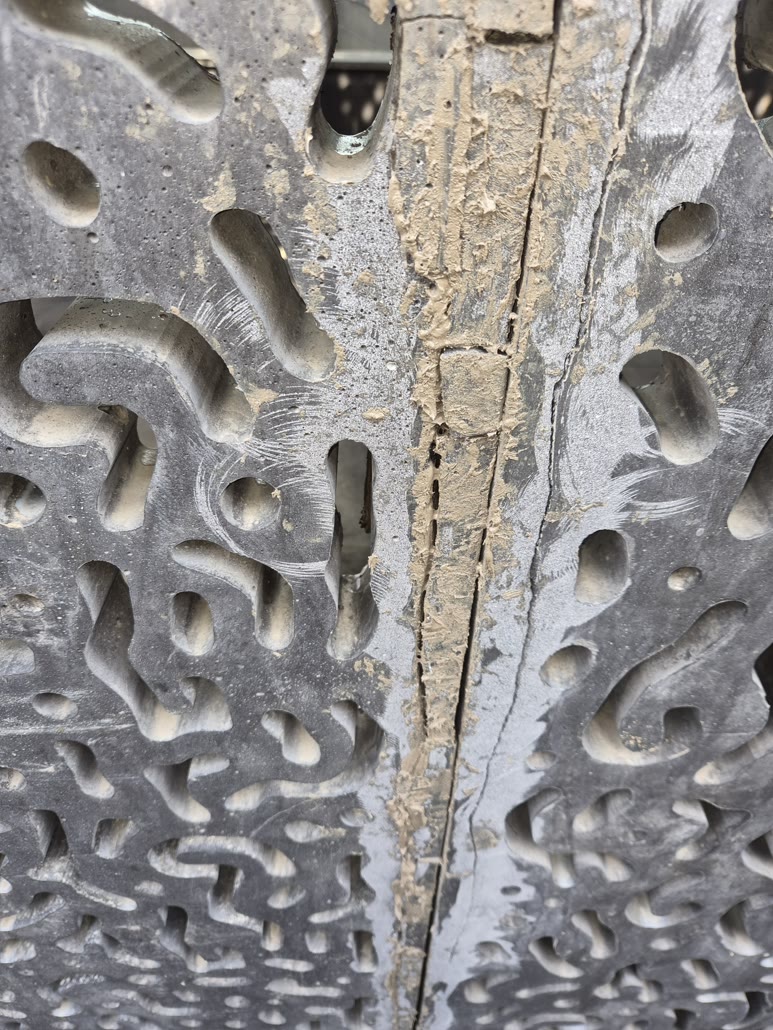

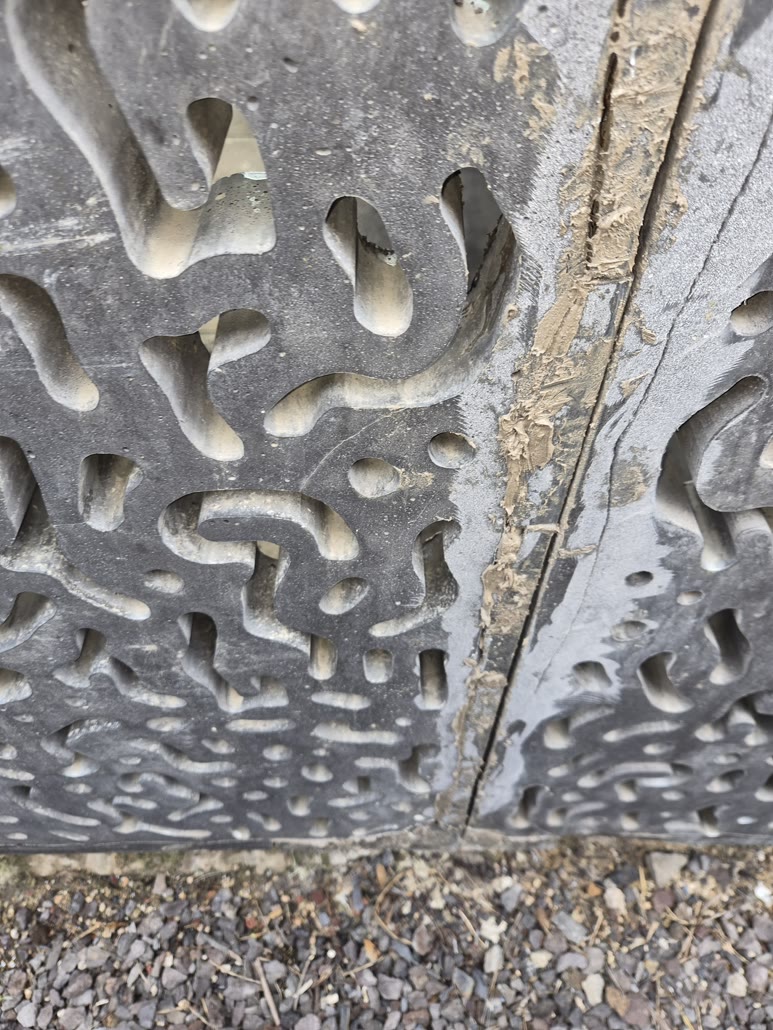

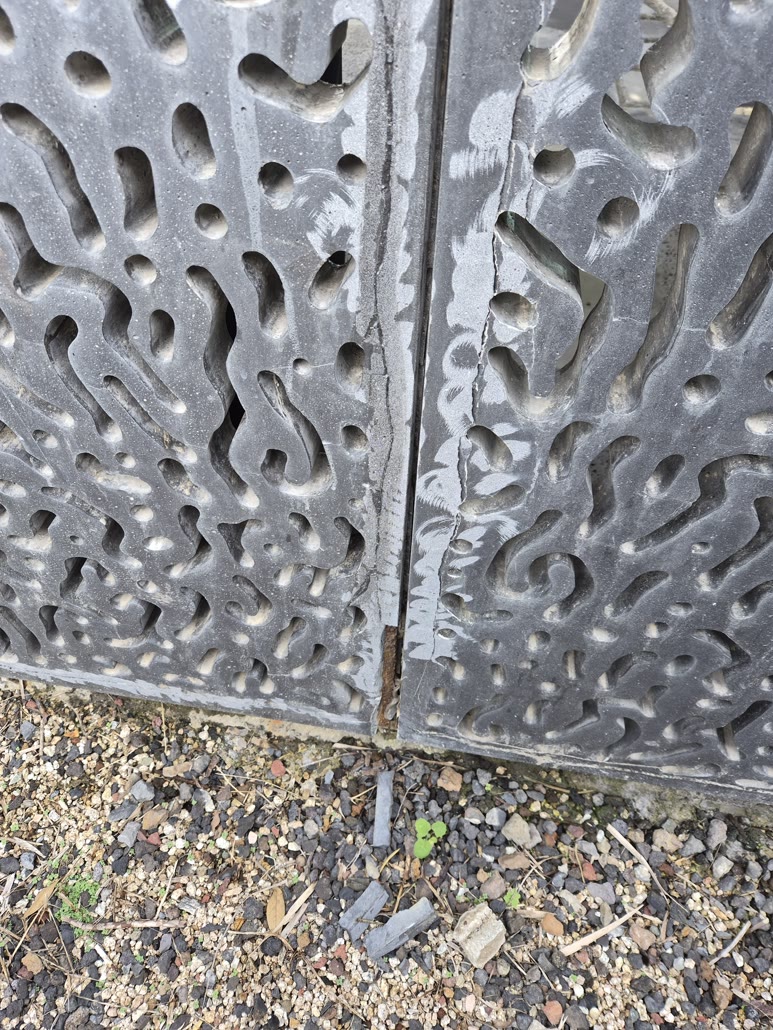

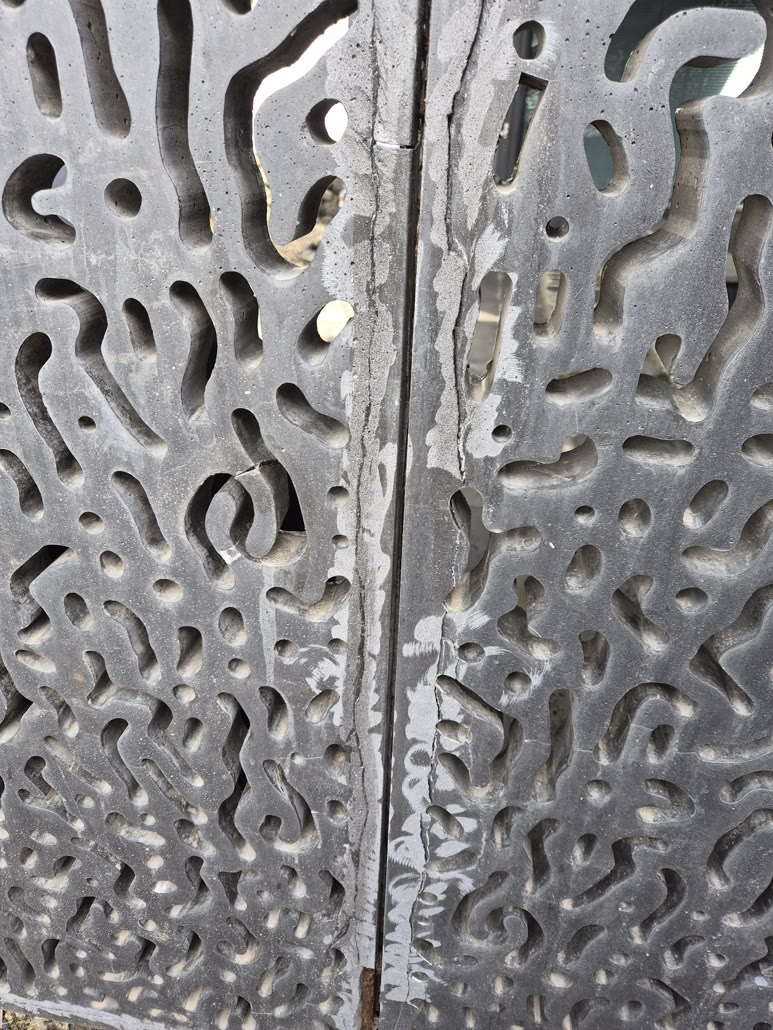

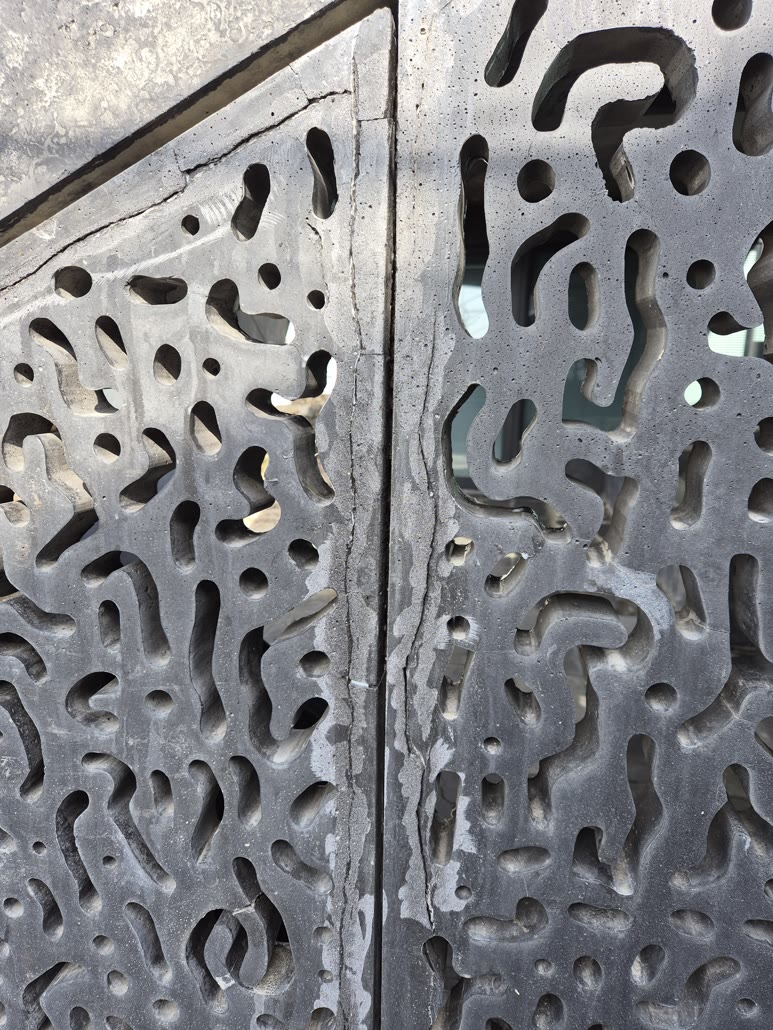

• UHPC 장식 패널에 균열 발생 — 패널 면과 패널 사이 조인트를 따라 이어진 균열 • 균열 주변으로 콘크리트 박락(떨어져 나감)이 진행 중인 상태 • 균열 사이로 제주도의 해풍과 염분이 침투해 철근이 팽창하면서 균열과 박락이 계속 진행되고 있었음 • 균열부에 남아 있던 기존 충진 흔적과 들뜬 부위가 함께 확인됨 • UHPC 패널은 일반 콘크리트보다 압축강도가 5~10배 이상 높고(120~220MPa) 수명은 200년 이상에 달하는 초고성능 콘크리트다. 미세 공극을 최소화한 치밀한 조직과 섬유 보강을 통해 내구성과 인장·휨강도를 극대화한 자재이지만, 이 현장에서는 균열이 발생해 있었다. • 자재 자체의 강도가 높더라도 균열이 한 번 생기면 그 틈이 해풍과 염분의 침투 경로가 된다는 점이 이 현장의 핵심이다. 침투한 염분이 내부 철근에 닿으면 철근이 팽창하고, 그 압력이 다시 콘크리트를 밀어내 균열과 박락을 키운다. • 따라서 표면만 메우는 것으로는 진행을 멈출 수 없다고 보고, 균열 내부를 먼저 채워 침투 경로를 끊은 뒤 표면을 마감하는 순서로 작업 방향을 잡았다. • 장식 패널은 타공 패턴과 색이 그대로 드러나는 면이라, 보수부가 주변 패널과 따로 놀지 않도록 마지막에 톤조정이 필요하다고 판단했다.

적용 공법

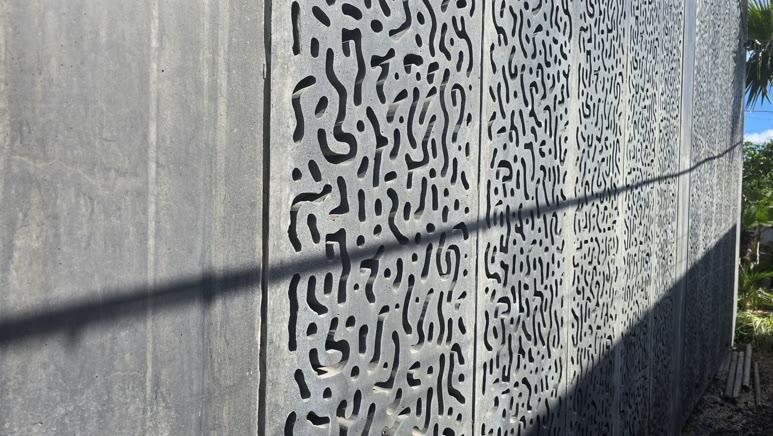

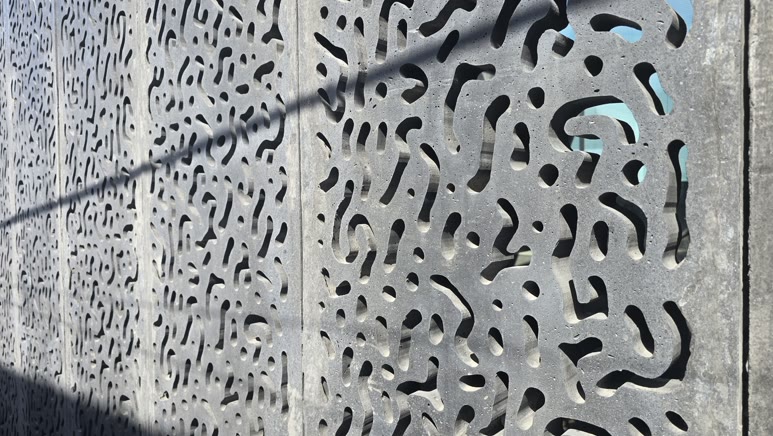

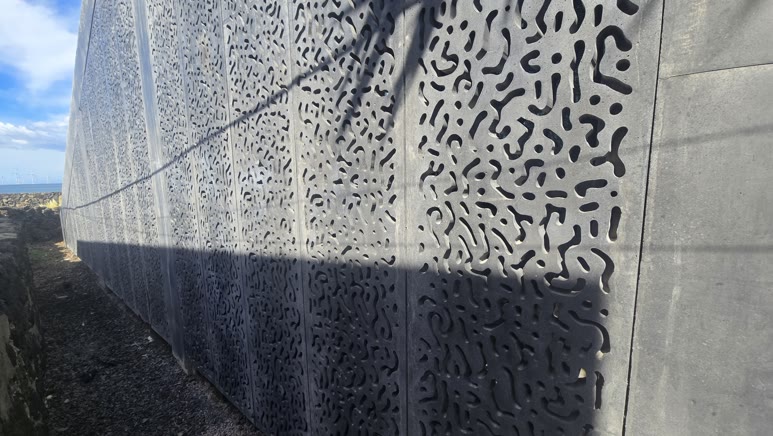

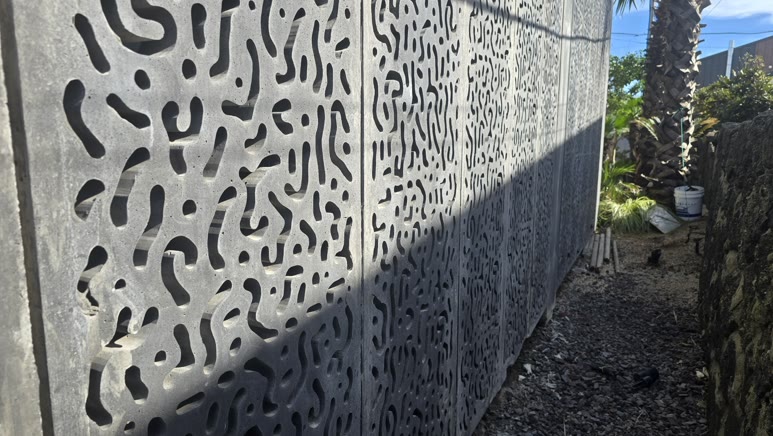

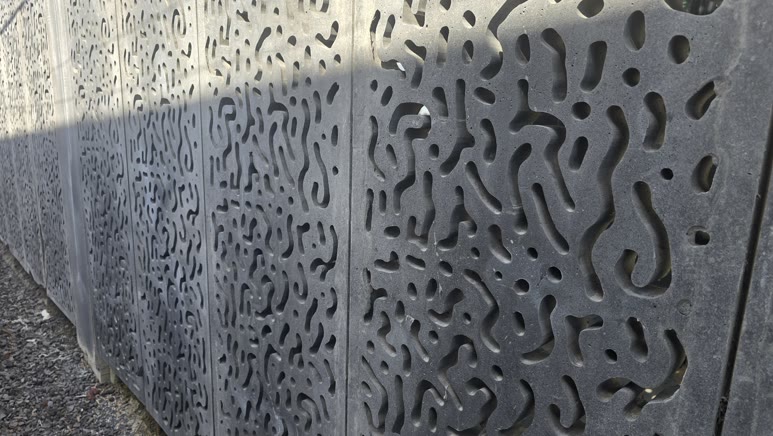

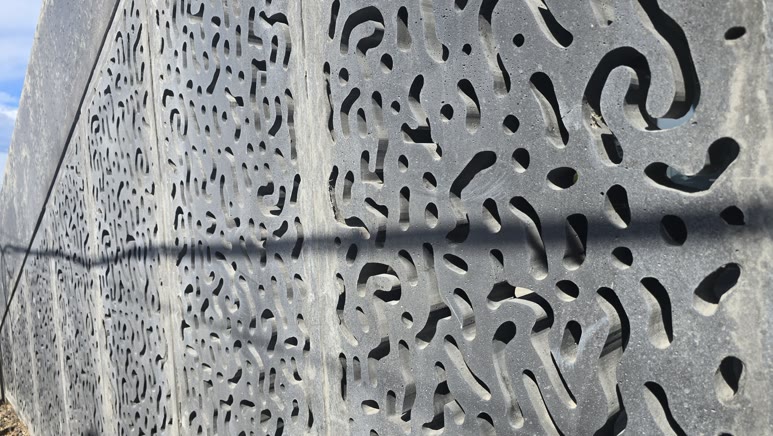

1. 균열부 정리 후 2액형 에폭시 주입충진 — 균열 내부를 채워 해풍·염분의 침투 경로를 차단 2. 샌딩 — 주입충진한 에폭시의 표면을 주변 패널 면에 맞춰 정리 3. 노출콘크리트 면보수재 충진 — 에폭시 위와 표면 결손부를 노출콘크리트 면보수재로 다시 충진 4. 2차 샌딩 — 면보수재를 패널 면과 같은 높이로 정리 5. 톤조정 — 보수부의 색을 주변 UHPC 패널 색조에 맞춰 조정
